DoxygenとGraphvizでC言語プロジェクトの呼び出しグラフを可視化

C言語プロジェクトの解析やドキュメント化は、プロジェクトの規模が大きくなるにつれて複雑になります。特に関数間の呼び出し関係を把握することは、コードの理解や保守において重要です。本記事では、オープンソースのドキュメント生成ツールであるDoxygenと、グラフ描画ツールであるGraphvizを組み合わせて、C言語プロジェクトの呼び出しグラフを自動生成する方法を耐量子計算機暗号(PQC)に基づく署名方式を用いて紹介します。

DoxygenとGraphvizの概要

Doxygen: C、C++、Javaなど多くのプログラミング言語に対応したドキュメント生成ツールです。ソースコード中のコメントからAPIドキュメントを生成できます。
Graphviz: グラフ構造を描画するためのツールで、Doxygenと連携して呼び出しグラフやクラス図を生成できます。

環境設定

Doxygenのインストール:
- macOS: brew install doxygen
- Ubuntu: sudo apt-get install doxygen
Graphvizのインストール:
- macOS: brew install graphviz
- Ubuntu: sudo apt-get install graphviz
MAYOをクローン:
- git clone https://github.com/PQCMayo/MAYO-C.git

Doxygen設定ファイル（Doxyfile）の編集

以下のコマンドを実行して、ベースとなる設定ファイルを作成します：

doxygen -g

Doxygenの設定ファイルであるDoxyfileを編集し、以下の項目を設定します：

PROJECT_NAME = "MAYO-C"
OUTPUT_LANGUAGE = Japanese-en
EXTRACT_ALL = YES
INPUT = src
RECURSIVE = YES
SOURCE_BROWSER = YES
CALL_GRAPH = YES
CALLER_GRAPH = YES
HAVE_DOT = YES
DOT_PATH = /usr/bin/dot

EXTRACT_ALL: すべての関数や変数をドキュメント化対象にします。
INPUT: ソースコードのあるディレクトリを指定します。
RECURSIVE: サブディレクトリも含めて解析します。
CALL_GRAPHとCALLER_GRAPH: 関数の呼び出し関係図を生成します。
HAVE_DOTとDOT_PATH: Graphvizのdotコマンドを使用するための設定です。

ドキュメントの生成と確認

設定が完了したら、以下のコマンドでドキュメントを生成します：

doxygen Doxyfile

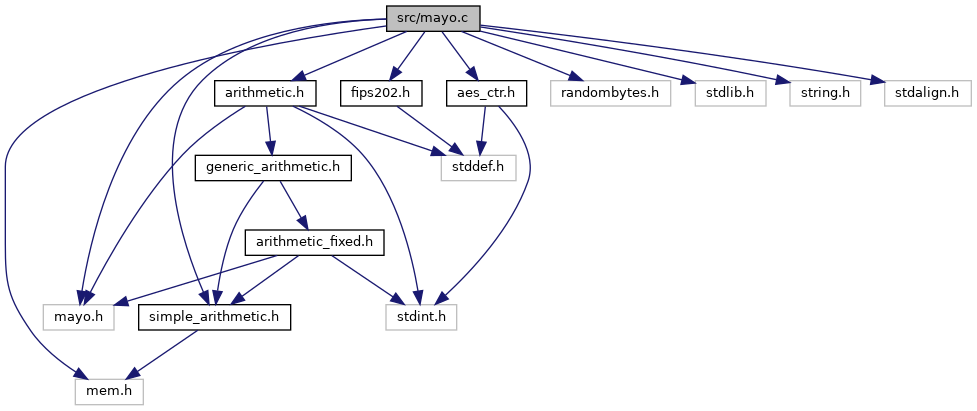

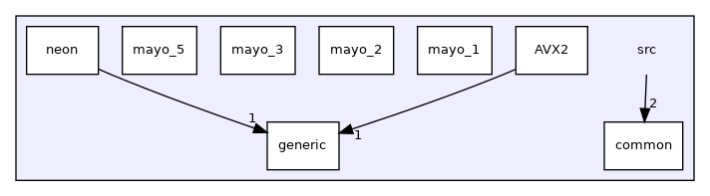

生成されたドキュメントは、通常htmlディレクトリ内に出力されます。index.htmlをブラウザで開くことで、関数の呼び出しグラフやソースコードの構造を視覚的に確認できます。以下は、srcディレクトリの依存関係グラフになります。

注意点とベストプラクティス

関数や構造体に適切なDoxygen形式のコメントを追加することで、ドキュメントの品質が向上します。
静的関数もドキュメント化したい場合は、EXTRACT_STATIC = YESを設定してください。
大規模なプロジェクトでは、生成されるグラフが複雑になることがあります。MAX_DOT_GRAPH_DEPTHやDOT_GRAPH_MAX_NODESの設定を調整することで、グラフの複雑さを制御できます。
